BnB Solutions（東京都目黒区）は、RC造の構造図面データから配筋を含むBIMモデルを自動生成するサービス「BuilderHub Modeling Support」を開始した。自社開発ソフト「BuilderHub-R」を活用し、BIM導入の課題となっているモデリング作業の効率化と人材不足の解消を図る。
建築分野ではBIM活用が拡大する一方、モデル作成には多くの時間と専門知識が必要となるため、設計事務所やゼネコンではBIM技術者の確保が課題となっている。同社はこうした課題に対応するため、DWG形式の構造図面データからRC造のBIMモデルを自動生成するサービスを提供する。

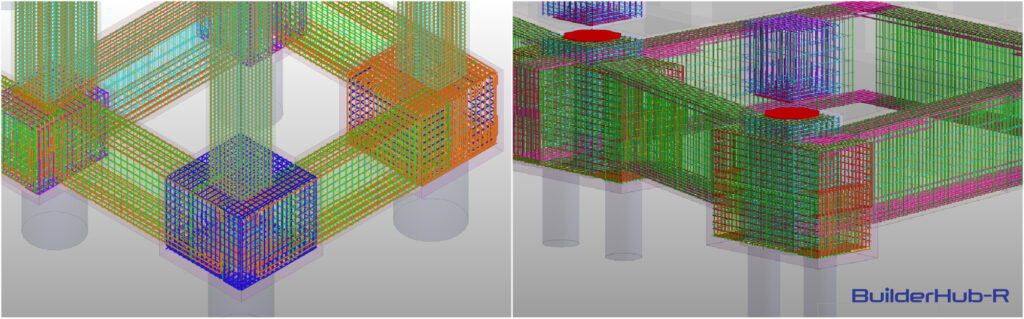

生成されるモデルは配筋情報まで反映され、柱・梁接合部など複雑な鉄筋配置を三次元で可視化できる。鉄筋干渉や施工上の課題を設計段階で把握できるほか、オートデスクのRevitデータ形式にも対応しており、その後の設計・施工プロセスへ活用しやすいデータとして提供する。
サービスは3種類を用意した。短納期を重視する「BASIC」、鉄筋干渉を配筋基準に基づき調整する「STANDARD」、構造エンジニアが設計支援まで行う「CONSULTING」で、案件の難易度や要求品質に応じて選択できる。

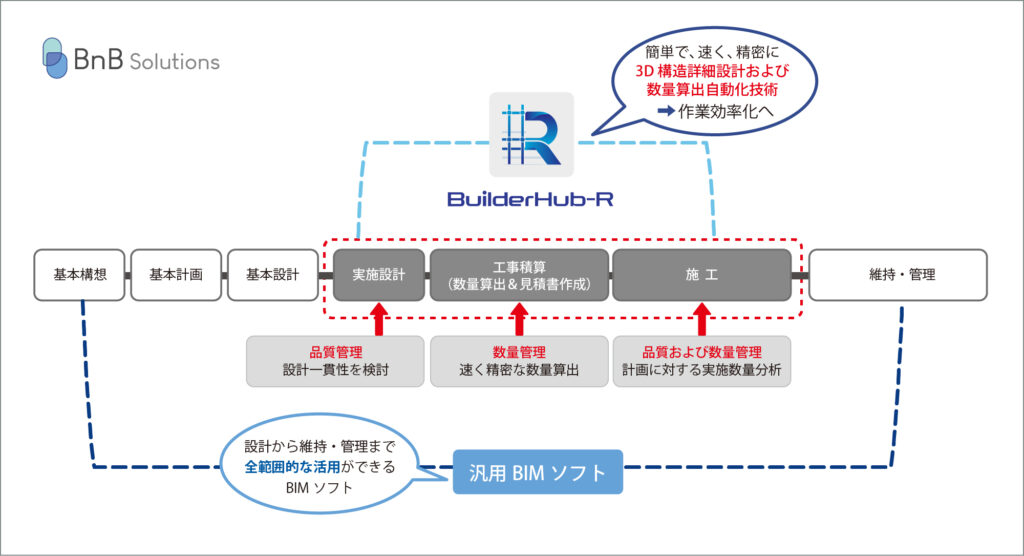

基盤となる「BuilderHub-R」は、RC造の設計・施工を対象としたBIMソフトウェア。構造図面からのBIM・配筋モデル自動生成のほか、鉄筋干渉の自動検出・編集、構造計算ソフト「Super Build／SS7」との連携、鉄筋・コンクリート・型枠数量の自動算出などの機能を備える。鉄筋のフック形状別集計表も自動作成でき、数量積算や施工計画の効率化にも活用できる。
近年は建築確認申請へのBIM活用が本格化し、設計初期から精度の高いBIMデータを整備する重要性が高まっている。一方、モデリング作業は依然として人手に依存する部分が多く、業界では省力化技術への期待が高い。
同社は、自動モデリング技術を活用することで設計者やBIM担当者の負担を軽減し、設計・施工プロセス全体のデジタル化を支援するとしている。今後はBIMモデルを起点とした数量算出や施工計画、維持管理などへの展開も見据え、建設DXの基盤技術として普及を図る考えだ。
BnB Solutionsのプレスリリースはこちら
