建設技術研究所、八千代エンジニヤリング、大林組、テラドローンの４社は共同開発により、設計条件や施工条件に基づいて設定したパラメータの入力によりＢＩＭ／ＣＩＭ配筋モデルを自動生成するツールに、２次元図面を同時に自動生成・修正する機能を実装した。構造物の設計における３次元モデルと２次元図面の連動を実現し、生産性の向上および品質の確保に貢献する。
土木事業では、生産性向上を目的に、３次元モデルとなるＢＩＭ／ＣＩＭモデルの活用が進んでいるが、現状では発注者へ納品する２次元図面を作成した後にＢＩＭ／ＣＩＭモデルを作成し、さらに２次元図面との整合を照査する必要がある。複雑な配筋モデルの構築には多大な時間を要することに加え、２次元図面とＢＩＭ／ＣＩＭモデル間の齟齬による手戻り作業が生じ、返って生産性を低下させる要因の一つとなっている。
４社はＢＩＭ／ＣＩＭ配筋モデルと２次元図面を同時生成する開発に着手しており、今回の機能を実現た。国土交通省は将来的に３次元モデルを契約図書にするほか、３次元モデルと２次元図面が互いに連動する場合は両者の整合確認を不要とする方針を示しており、本ツールはこの連動を配筋情報まで具現化したツールになる。

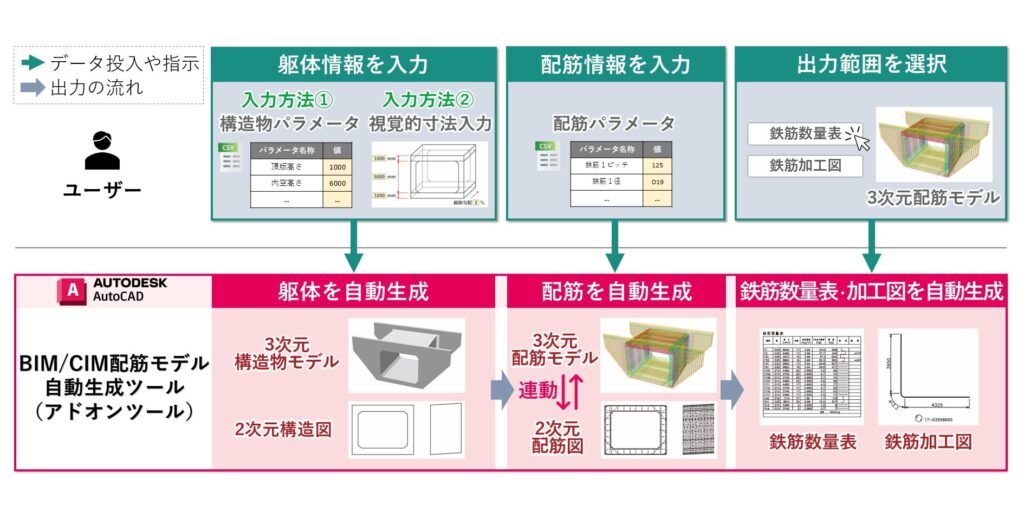

実装した機能は、パラメータ入力によりＢＩＭ／ＣＩＭ配筋モデルと２次元配筋図を同時に自動生成し、作成の手間と両者間の齟齬をなくすことで、設計品質を確保し、生産性を向上できる。また、両者を連動させ、条件変更があった場合でも修正内容を相互に即時反映でき、生産性を向上させ設計・施工段階でのミスや手戻りを防止する。自動生成したＢＩＭ／ＣＩＭ配筋モデルから鉄筋数量表と鉄筋加工図を自動で作成し、２次元配筋図作成に必要な作業の大幅な削減も可能になる。
自動生成ツールは、これまで単ボックスカルバートに対応してきたが、新たに車線数が多い場合に用いられる２連ボックスカルバートとアンダーパスとのアプローチ部などで用いられるＵ型擁壁にも対応した。対応する躯体形状が増えたことで、ツールの活用機会がさらに拡大するという。

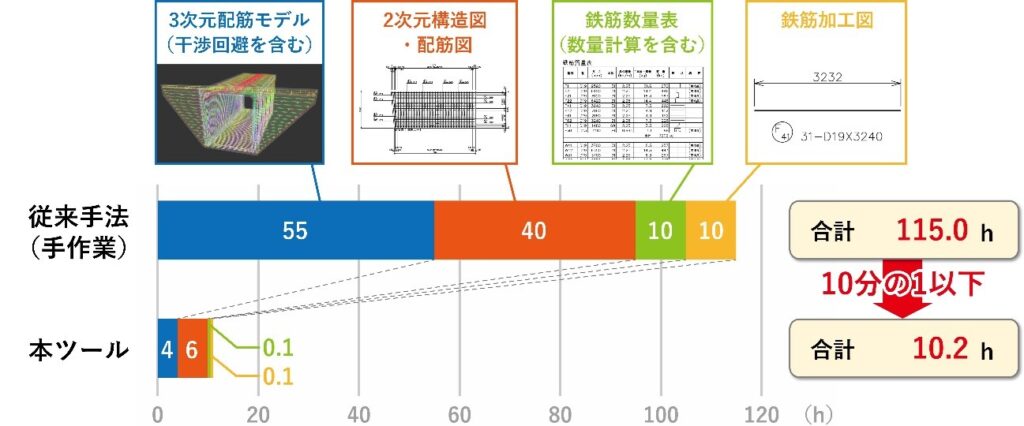

今回の機能開発により、従来は約１１５時間かかっていた作業が約１０時間で実施でき、１０分の一の省力化を実現した。今後は２次元配筋図の図面としての体裁を整える機能や、グラフィカルでわかりやすい入力システムの開発を進める予定という。
