清水建設はAndeco（大阪市）と共同で、BIMデータを4次元のVRに自動変換し、施工手順をモックアップVRで再現する現場支援システム「VR Snapi（スナッピ）」を開発した。オートデスクのシミュレーションソフト「Navisworks」の独自プラグインをベースにしたもので、BIMの専門知識がなくても視覚的に施工手順を再現できる。ウェブサイトで複数人が同時閲覧できるため、関係者間で遅滞なく情報共有でき、合意形成や意思決定の迅速化に貢献する。
時刻歴を反映した3次元モデルによる施工手順の再現によって、時間軸をプラスした4次元で施工プロセスを見える化することはできるが、その作業は専門知識と専用ソフト・機材を使うだけでなく、業務が属人化しやすく、設計・施工計画の変更や現場の進捗に追従できない上、高額なVR制作費もネックになっている。

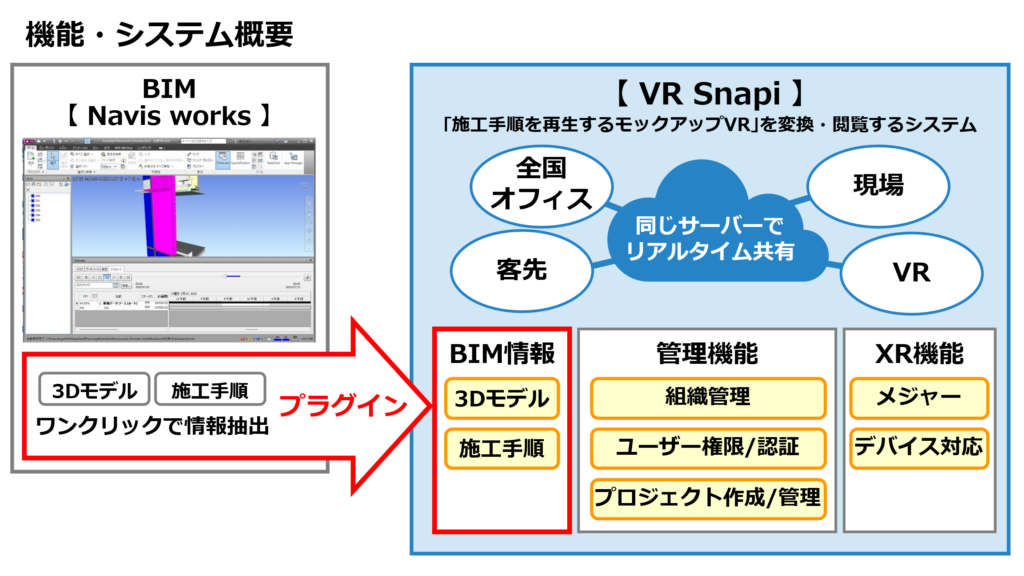

両社は、3次元モデルのデータを4次元のVRに変換できるNavisworksのプラグインを開発し、見える化の諸課題を解決した。従来はBIMという3次元モデルがありながらVR用の3次元モデルの制作を余儀なくされていたが、このプラグインによって当該工種の当該工程における3次元モデルを切り出し、自動的に4次元VRとして可視化することが可能になった。
4次元VRは、ウェブを介して遠隔地から複数人が同時にアクセスでき、ゴーグルを着用してVR空間に入れば実寸大の4次元モデルも視認できる。活用用途は現場での施工手順の確認・伝達に留まらず、顧客への施工計画の説明や若手への教育・研修、さらには新技術の検証といった場面でも威力を発揮できると期待している。
